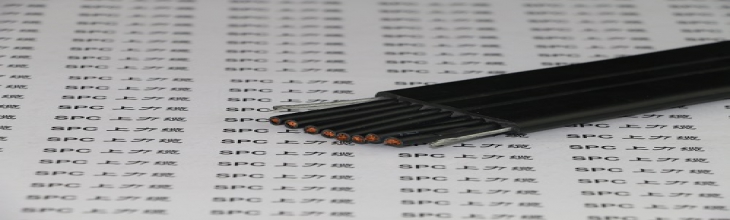

聚氨酯扁電纜帶圖像傳輸線

電纜名稱：

YFCPBG-TV聚氨酯扁電纜鋼絲加強屏蔽型帶視頻線_SPCFLAT-CRANE-YCPG+TV鋼絲加強聚氨酯編織屏蔽行車扁電纜帶視頻線_YFCPBG-TV聚氨酯護套扁電纜帶圖像傳輸線_YFCPBG-TV聚氨酯扁平電纜_YFCPBG-TV耐磨扁電纜_YFCPBG-TV行車專用聚氨酯扁電纜_YFCPBG-TV帶鋼絲聚氨酯扁電纜_YFCPBG-TV鋼絲加強聚氨酯扁電纜_行車移動抗拉扁電纜_行車用扁平電纜_聚氨酯護套行車扁電纜_行車專用聚氨酯抗拉護套扁電纜_聚氨酯行車扁電纜_耐低溫行車扁電纜_天車扁電纜_升降機扁電纜_行車專用扁平電纜_扁電纜_扁平電纜_組合型聚氨酯扁電纜_組合聚氨酯電纜_復合聚氨酯電纜_復合型聚氨酯扁電纜_扁電纜組合型_扁電纜復合型_帶鋼絲聚氨酯組合電纜_帶鋼絲聚氨酯護套組合扁電纜_鋼絲加強聚氨酯扁電纜帶視頻線_屏蔽型組合聚氨酯扁電纜_復合型聚氨酯扁平電纜

電纜應用：

起重機、橋架式行車、梁式行車、單梁橋式行車、雙梁橋式行車、橋式行車、梁橋式行車、冶金專用橋式行車、全門式行車、半門式行車、臂架型行車、懸臂行車、立柱式行車、壁掛式行車、平衡行車、塔式行車、門座行車、流動式起重機龍門行車、纜索行車、運載橋、有軌式行車、龍門吊機、港口重型吊機

電磁干擾環境中行車、天車、臺車、傳輸機械、電鍍天車和各種探傷設備等頻繁移動式電氣設備

自承式井道、傾斜式貨架、現代化倉儲設備及自動生產流水線

適用于環境極端惡劣的工礦環境，聚氨酯護套提供一流的機械防護力

電纜結構：

導體：多股束絞細絲導體，符合VDE 0295及IEC 60288第5類導體

絕緣：特殊PVC混合料

芯線：彩色或編碼芯線，3芯及以上帶黃綠雙色線（可選）

SPCFLAT-CRANE-JZ-YP黑色芯線、白色數字編碼、帶黃綠雙色線

SPCFLAT-CRANE-JB-YP彩色芯線、帶黃綠雙色線

SPCFLAT-CRANE-OZ-YP黑色芯線、白色數字編碼、不帶黃綠雙色線

SPCFLAT-CRANE-OB-YP彩色芯線、不帶黃綠雙色線

芯線排列：一字或梅花

屏蔽：裸銅線或鍍錫銅線編織，編織密度≥80%

視頻線：75-5或75-3（可根據客戶要求定制）

加強件：兩根無扭力自承式軟鋼絲，承載運行張力（纖維繩可選）

護套：特殊PUR混合料

護套顏色：黑色、灰色或橙色，可根據客戶需要定選用各種顏色

電纜特性：

電纜的長期工作溫度應不超過70℃

耐油、耐磨、耐寒、防水、抗拉、抗疲勞、抗紫外線性能佳

具有較強的抗電磁干擾能力

一字排列：自由使用長度大于35米，移動速度不大于4米/秒

梅花排列：自由使用長度大于80米，移動速度不大于10米/秒

（超過上述使用長度和移動速度時，建議增加加強件）

技術參數：

工作電壓：450/750V  0.6/1KV

測試電纜：2500V     3500V

導體電阻20℃ ：根據VDE 0295及IEC 60228第5類，多股細絞銅絲

絕緣電阻：≥ 20 MΩ/km （20℃）

彎曲半徑： 固定安裝 8 X D（電纜外徑）

移動安裝 10 X D（電纜外徑）

工作溫度：固定安裝 - 50 ~ +70℃

移動安裝 - 40 ~ +70℃
