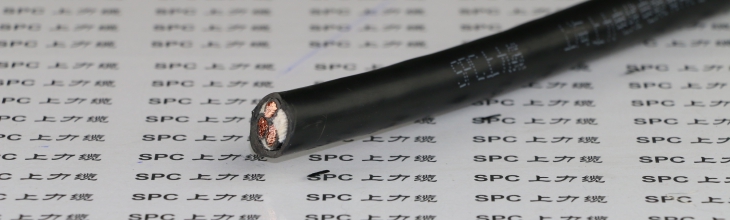

伺服電機用拖鏈電纜屏蔽型 SPCSERVO-CHAIN-9YCY

SPCSERVO-CHAIN-9YCY伺服電機用拖鏈電纜屏蔽型

變頻-電纜名稱：

SPCSERVO-CHAIN-9YCY伺服電機用拖鏈電纜屏蔽型    伺服電機專用電纜  柔性伺服專用電纜  高柔性伺服電機專用電纜  PUR伺服電纜  變頻電機連接電纜  變頻電機動力電纜 機用電纜  德標伺服電機用拖鏈電纜

動力拖鏈或移動機械部件

伺服控制器和電機之間的連接電纜

自動化工程中的動力驅動系統

造紙工業、化工工業、重工業、安裝工程、工業自動化、機電成套設備、機床、物流傳輸系統、生產線等

適合干燥或潮濕的室內安裝

伺服電機拖鏈電纜結構：

導體：多股精絞細絲導體，符合VDE 0295及IEC 60288第6類導體

絕緣：特殊PP混合料

芯線：彩色或編碼芯線、帶黃綠雙色線，芯線顏色符合VDE 0293

SPCSERVO-CHAIN-JZ-9YCY-TPC黑色芯線、白色數字編碼、帶黃綠雙色線

SPCSERVO-CHAIN-JB-9YCY-TPC彩色芯線、帶黃綠雙色線

控制線對屏蔽：鋁箔繞包+鍍錫銅線編織，編織密度≥80%

絞合：動力芯線與控制線對整體絞合成纜

護套：特殊PUR混合料

護套顏色：黑色、灰色或橙色，可根據客戶需要定選用各種顏色

伺服電機拖鏈電纜特性：

電纜的長期工作溫度應不超過70℃

防水、耐油、耐寒、耐磨、無鹵

低電容設計，允許變頻器和發動機之間長距離的電纜連接

能承受中等的機械應力

適用于拖鏈系統中頻繁連續彎曲800萬次

服電機拖鏈電纜技術參數：

工作電壓：600/1000V（動力芯線）；  250V（控制線對）

測試電纜： 3500V（動力芯線）；    1200V（控制線對）

導體電阻20℃ ：根據VDE 0295及IEC 60228第6類

絕緣電阻：≥ 20 MΩ/km （20℃）

彎曲半徑： 固定安裝 4 X D（電纜外徑）

移動安裝：當行程<10米時，彎曲半徑為7.5 X D（電纜外徑）

當行程≥10米時，彎曲半徑為10 X D（電纜外徑）

移動特性：敷設行程：100米，加速度50米/秒2，移動速度≤5米/秒

彎曲壽命：30次/分鐘，>800萬次

工作溫度：固定安裝 -40 ~ +80℃

移動安裝 -30 ~ +70℃

外護套抗油性：符合IEC60811-2-1

規格范圍：
