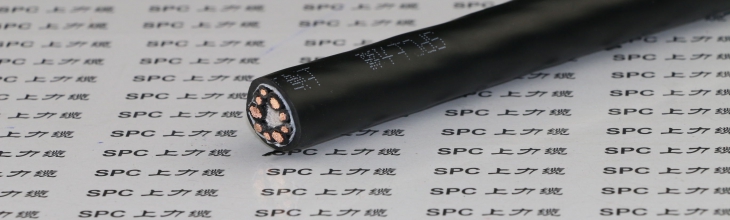

伺服電機用拖鏈電纜屏蔽型 SPCSERVO-CHAIN-CY-TPC

SPCSERVO-CHAIN-CY-TPC伺服電機用拖鏈電纜屏蔽型--電纜名稱：

SPCSERVO-CHAIN-CY-TPC伺服電機用拖鏈電纜屏蔽型  伺服電機用屏蔽拖鏈電纜  伺服電機軟電纜  變頻用拖鏈電纜電纜  抗信號干擾動力電纜  伺服專用動力拖鏈電纜  柔性伺服拖鏈電纜  高柔性伺服拖鏈電纜  高柔性伺服電纜  伺服電纜  伺服控制電纜  伺服控制器電纜  伺服電機電纜  伺服變頻連接電纜  伺服專用電纜  伺服電機專用電纜  柔性伺服專用電纜  高柔性伺服電機專用電纜  PUR伺服電纜  變頻電機連接電纜  變頻電機動力電纜  變頻電機連接屏蔽電纜  電機專用電纜  美標伺服電纜  美標伺服電機電纜  美標伺服軟電纜

動力拖鏈或移動機械部件

伺服控制器和電機之間的連接電纜

自動化工程中的動力驅動系統

造紙工業、化工工業、重工業、安裝工程、工業自動化、機電成套設備、機床、物流傳輸系統、生產線等

需要抗電磁干擾的環境

適合干燥或潮濕的室內安裝

拖鏈電纜結構：

導體：多股精絞細絲導體，符合VDE 0295及IEC 60288第6類導體

絕緣：特殊PVC混合料

動力芯線：黑色芯線、白色數字編碼1-3、帶黃綠雙色線，符合 VDE 0293-1

控制線對：≤0.5 mm2彩色線對：白/棕/綠/黃

>0.5 mm2黑色芯線，白色數字編碼5-8（可根據客戶要求選用各種顏色）；

控制線對屏蔽：鋁箔繞包+鍍錫銅線編織，編織密度≥80%

絞合：動力芯線與控制線對整體絞合成纜

屏蔽：鍍錫銅線編織，編織密度≥80%

護套：特殊PVC混合料

護套顏色：黑色、灰色或橙色，可根據客戶需要定選用各種顏色

電纜特性：

電纜的長期工作溫度應不超過70℃

防水、耐油、耐寒、耐磨

能承受中等的機械應力

適用于拖鏈系統中頻繁連續彎曲300萬次

具有較強的抗電磁干擾能力

阻燃性：阻燃自熄符合IEC 60332-1

電纜技術參數：

工作電壓：600/1000V（動力芯線）；  250V（控制線對）

測試電纜： 3500V（動力芯線）；    1200V（控制線對）

導體電阻20℃ ：根據VDE 0295及IEC 60228第6類

絕緣電阻：≥ 20 MΩ/km （20℃）

彎曲半徑： 固定安裝 4 X D（電纜外徑）

移動安裝：當行程<10米時，彎曲半徑為7.5 X D（電纜外徑）

當行程≥10米時，彎曲半徑為10 X D（電纜外徑）

移動特性：敷設行程：50米，加速度20米/秒2，移動速度≤2米/秒

彎曲壽命：30次/分鐘，>300萬次

外護套抗油性：符合IEC60811-2-1

規格范圍：
