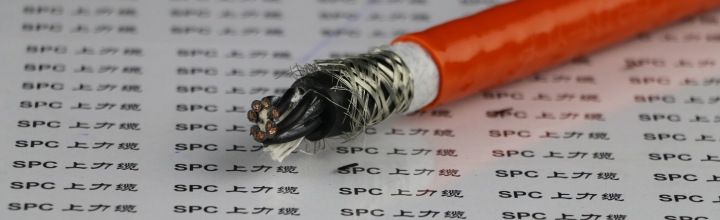

聚氨酯拖鏈電纜屏蔽雙護套型 SPCFLEX-CHAIN-YCP

SPCFLEX-CHAIN-YCP聚氨酯拖鏈電纜屏蔽雙護套型---聚氨酯雙護套屏蔽拖鏈電纜--|PUR拖鏈電纜|

|拖鏈電纜應用：

動力拖鏈或移動機械部件

工業自動化、機電成套設備、數控機床、物流傳輸系統、機械自動化、生產線、設備安裝工程、控制系統等

用于動力、控制、測量及調節電路

需要抗電磁干擾的環境

適合干燥，潮濕及水油混合物的室內或室外，不能直埋地下

拖鏈電纜結構：

導體：多股精絞細絲導體，符合VDE 0295及IEC 60288第6類導體

絕緣：特殊PVC混合料

芯線：芯線絞合成纜，芯線顏色符合VDE 0293

彩色或編碼芯線，3芯及以上帶黃綠雙色線（可選）

SPCFLEX-CHAIN-JZ-YCP黑色芯線、白色數字編碼、帶黃綠雙色線

SPCFLEX-CHAIN-JB-YCP彩色芯線、帶黃綠雙色線

SPCFLEX-CHAIN-OZ-YCP黑色芯線、白色數字編碼、不帶黃綠雙色線

SPCFLEX-CHAIN-OB-YCP彩色芯線、不帶黃綠雙色線

內護套：特殊PVC混合料

屏蔽：鍍錫銅線編織，編織密度≥80%

外護套：特殊PUR混合料

外護套顏色：黑色、灰色或橙色，可根據客戶需要定選用各種顏色

拖鏈電纜特性：

電纜的長期工作溫度應不超過70℃

抗撕裂、耐油、耐磨、耐寒、耐腐蝕、耐化學腐蝕

低溫下依舊能保持良好的柔性

能承受中等的機械應力

具有較強的抗電磁干擾能力

適用于拖鏈系統中頻繁連續彎曲800萬次

拖鏈電纜技術參數：

工作電壓：300/500V   450/750V   600/1000V

測試電纜：2000V      2500V      3500V

導體電阻20℃ ：根據VDE 0295及IEC 60228第6類

絕緣電阻：≥ 20 MΩ/km （20℃）

彎曲半徑： 固定安裝 6 X D（電纜外徑）

移動安裝：當行程<10米時，彎曲半徑為10 X D（電纜外徑）

當行程≥10米時，彎曲半徑為12 X D（電纜外徑）

移動特性：敷設行程：100米，加速度50米/秒2，移動速度≤6米/秒

彎曲壽命：30次/分鐘，>800萬次

工作溫度：固定安裝 - 40 ~ +80℃

移動安裝 - 30 ~ +70℃

外護套抗油性：符合IEC60811-2-1

規格范圍：
