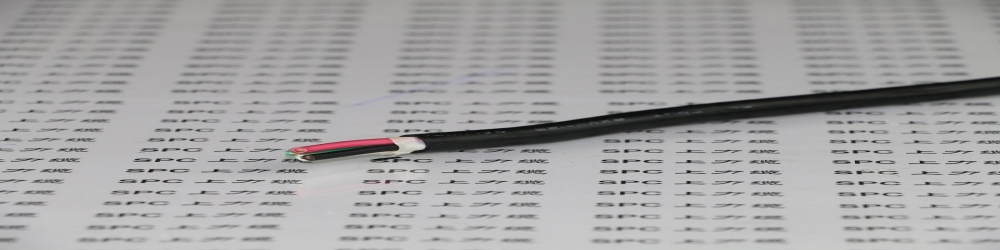

SPCMOTOR-125-YY電機繞組引接多芯軟電纜 F級引接線
電纜名稱：
SPCMOTOR-125-YY電機繞組引接多芯軟電纜 F級引接線 電機延長多芯護套電纜 震動電機引出線 鋁殼微型電機連接線 電機引接線 電機引出線 盤式電機 旁磁電機 錐形電機 手搖電機 單項電機 異步電機 Y系列電纜 Y2系列電纜 YVF系列電纜 YEJ系列電機 三相異步電機 變頻調速電機 電磁制動電機 風機專用電機
電纜應用：
風機電機、高溫電機、電機控制器、Y系列電機等F級絕緣及以下
移動電器、電動工具、儀器儀表、電子設備、電信機房、成套控制柜、照明工程、機械設備及自動化裝置的移動連接
電纜產品結構：
導體：多股裸銅絲或鍍錫銅絲絞合，符合JB/T 6213.1-2006中5.1的規定，第5類導體
絕緣：特殊耐漆125度混合料
芯線：芯線絞合成纜，芯線顏色符合GB/T 5023.1及JB/T 8734.1中的優先色譜選用
彩色或編碼芯線，3芯以上帶黃綠雙色線（可選）
護套：特殊耐漆125度混合料
護套顏色：黑色或灰色，可根據客戶需要定選用各種顏色
電纜特性：
電線的長期工作溫度應不超過125℃
耐低溫、耐油、耐酸堿、耐潮濕
浸漆烘培溫度155℃：16小時不開裂、不變形
電纜技術參數：
|
工作電壓 V |
工頻試驗電壓 KV |
|
500 |
3.0 |
|
1000 |
6.0 |
|
3000 |
15.0 |
|
6000 |
20.0 |
|
10000 |
35.0 |
絕緣電阻：≥ 20 MΩ . Km （20℃）
最小彎曲半徑：固定安裝 4 X D（電纜外徑）
偶爾移動 6 X D（電纜外徑）
工作溫度：固定安裝 - 30 ~ +125℃
偶爾移動 - 20 ~ +125℃
規格范圍：
|
型號 |
額定電壓 |
芯數 |
導體結構 |
標稱截面 mm2 |
執行標準 |
|
SPCMOTOR-125-YY |
500V |
2 ~ 61 |
多股絞合導體 |
0.12 ~ 240 |
QB/T 6213.6-1996 |
|
SPCMOTOR-125-YY |
1000V |
2 ~ 61 |
多股絞合導體 |
0.12 ~ 240 |
QB/T 6213.6-1996 |
|
SPCMOTOR-125-YY |
3000V |
2 ~ 61 |
多股絞合導體 |
0.12 ~ 240 |
QB/T 6213.6-1996 |
|
SPCMOTOR-125-YY |
6000V |
2 ~ 12 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.6-1996 |
|
SPCMOTOR-125-YY |
10000V |
2 ~ 12 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.6-1996 |
|
SPCMOTOR-125-YY |
15000V |
2 ~ 12 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.6-1996 |
|
注：以上規格為常用型，可根據用戶要求定制特殊規格 |
|||||
