MGTS33礦用光纜-鋼帶鋼絲 豎井斜井用

產品介紹

標準煤礦井筒用阻燃綜合光纜MGTS33（鋼絲加強型）

產品描述：

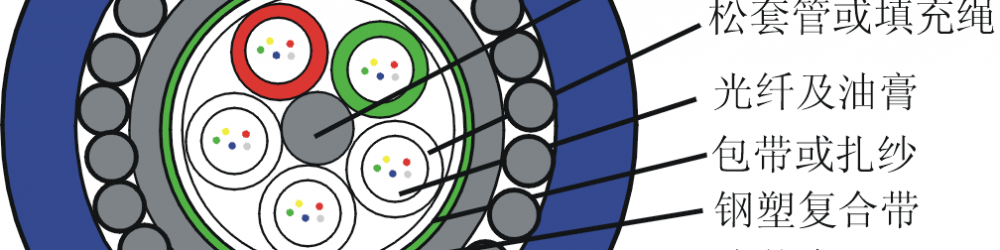

   標準煤礦井筒用阻燃綜合光纜MGTS33的結構是將單模或多模光纖套入由高模量的塑料做成的松套管中，套管內填充阻水化合物。 纜芯的中心是一根磷化鋼絲或擠上聚乙烯的磷化鋼絲，5~12根松套管(或填充繩及信號線)圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物后鋼帶縱包內護套后，鋼絲絞合鎧裝后，藍色阻燃外護套成纜。

產品特點：

? 精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性

? 松套管材料本身具有良好的耐水解性能和較高的強度，管內充以特種油膏，對光纖進行了關鍵性保護

? 良好的抗壓性及柔軟性

? 采用下列措施來確保光纜的防水性能

    單根鋼絲中心加強件

    松套管內填充特種纖膏

    100%纜芯填充

    良好的阻水材料防止光纜縱向滲水

技術參數：

光纜芯數 光纜直徑 光纜重量 允許拉伸力 允許壓扁力

(mm) (kg/km) 長期/短期(N) 長期/短期(N/10cm)

2～30芯 15.2 475 4000/10000 1000/3000

使用溫度：－40℃至＋60℃

彎曲半徑：靜態 12.5倍光纜外徑

動態  25倍光纜外徑

適用：豎井（井筒）

松套管識別色譜序號123456789101112顏色紅綠本本本本本本本本本本光纖識別色譜序號123456789101112顏色藍橙綠棕灰白紅黑黃紫粉紅青綠光纖顏色一般按藍、橙、綠、棕、灰、白（本）、紅、黑、黃、紫、粉紅、青綠順序使用，在不影響識別時優先使用本色代替白色，當束管中光纖無本色時，允許用本色代替最后一個光纖顏色，具體芯數與顏色如下：

2芯：藍、本；

4芯：藍、橙、綠、本；

6芯：藍、橙、綠、棕、灰、本；

8芯：藍、橙、綠、棕、灰、本、紅、黑；

10芯：藍、橙、綠、棕、灰、本、紅、黑、黃、紫；

12芯：藍、橙、綠、棕、灰、本、紅、黑、黃、紫、粉紅、青綠。

光纜安裝注意事項

（1） 光纜在敷設中可按與一般礦用電纜相同的方法敷設，但應注意不能超過光纜的最大允許拉伸力、壓扁力及最小彎曲半徑，否則有可能對光纜造成永久性損傷，嚴重時可能造成光纜報廢。光纜在敷設過程中的最大允許拉伸力不超過10000N，光纜在運行過程中拉伸力不超過4000N（可根據用戶要求提高）；光纜在敷設過程中的最大壓扁力為3000N/100mm，在運行過程中的最大壓扁力為1000N/100mm；光纜在敷設過程中的允許最小彎曲半徑為25D，運行過程中最小彎曲半徑為12.5D。

（2） 光纜安裝敷設時的環境溫度宜不低于-10℃。

（3） 光纖有效群折射率典型值：

B1  光纖   1310nm   1.466         1550nm    1.467

（4） 在敷設完成后，應由專業人員完成對光纜的接續，在光纜接續過程中，會產生電火花，因此在接續前應配備瓦斯安全員，對接續場地一定范圍內進行瓦斯檢測，當瓦斯濃度達不到安全要求時，應對礦道進行通風處理，使瓦斯濃度降低至安全范圍后才能進行光纜的接續。
