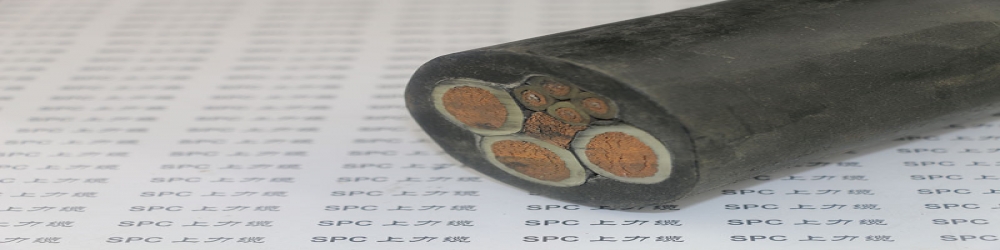

MCPJB采煤機屏蔽監視編織加強型橡套軟電纜

MCPJB采煤機屏蔽監視編織加強型橡套軟電纜

電纜名稱：

MCPJB采煤機屏蔽監視編織加強型橡套軟電纜   MCPJB礦用采煤機屏蔽加強型軟電纜  MCPJB煤礦用采煤機編織加強型橡膠屏蔽軟電纜

電纜應用：

各類礦井中采煤或采掘設備的電源連接，電纜可直接拖拽使用

防爆區域移動式或半移動式的自動化設備、成套控制柜、機械工程等的電源連接

電纜結構：

導體：多股裸銅絲或鍍錫銅絲絞合，符合MT818.1-2009中5.1的規定

絕緣：XJ-30A橡膠

絕緣屏蔽：半導電擠包

控制線芯：采用聚全氟乙丙烯或類似材料

監視線芯：采用單絲直徑不大于0.21mm的鍍錫銅絲束繞在控制線芯絕緣外面，并在外擠包半導電屏蔽層

芯線：芯線絞合成纜，彩色或編碼芯線 ，符合MT818.1-2009中8.2的規定

內護套：HX-03A橡膠

加強層：采用鍍鋅鋼絲和鍍錫銅絲束或絞構成，編織覆蓋率不小于45%

外護套：HX-21A橡膠

護套顏色：黃色（0.66/1.14KV）

黑色 （1.9/3.3KV）

電纜特性：

電纜的長期工作溫度應不超過65℃

可靠的電路安全防護性能

耐潮濕、能承受中等的機械應力

阻燃性：符合MT818.1-2009中單根垂直燃燒實驗及MT818.1-2009成束燃燒實驗要求

技術參數：

工作電壓：0.66/1.14KV    1.9/3.3KV

測試電壓： 3700V/5min   6800V/5min

絕緣電阻：符合MT818.2-2009中表5的規定

彎曲半徑：6 X D（電纜外徑）

工作溫度：固定安裝 -20 ~ +65℃
