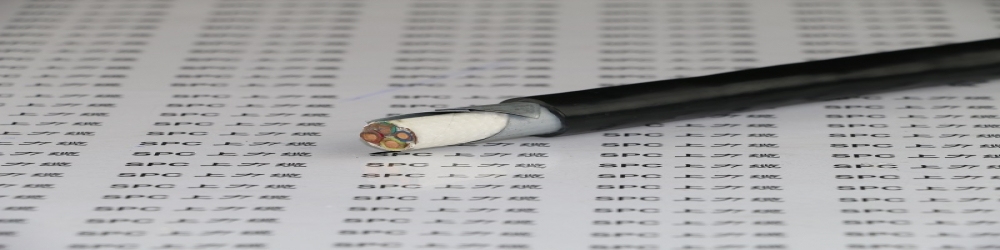

MKVV22煤礦用聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜

MKVV22煤礦用聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜

電纜應用：

各類礦井中存在沖擊力或壓力環境下的控制、監控回路及配電裝置中信號傳輸、控制及測量的連接

防爆區域的電器儀表、自動化設備、成套控制柜、機械工程、照明工程等固定敷設直埋的場合

電纜結構：

導體：單股或多股裸銅絲絞合，符合GB/T

3956-2008及IEC 60228：2004第1類或第2類導體

絕緣：PVC/A型聚氯乙烯

芯線：芯線絞合成纜，芯線顏色符合MT818.14-1999及Q/SHSL009-2018中的優先色譜選用，彩色或編碼芯線，3芯以上帶黃綠雙色線（可選）

內襯：采用擠包或者繞包非吸濕性材料；擠包的內襯層應不粘連絕緣線芯，繞包的內襯層可采用雙層或多層重疊繞包

鎧裝：厚度為0.2mm的涂漆鋼帶貨鍍鋅鋼帶鎧裝，符合GB/T

2952.1-1989之要求

護套：阻燃PVC/ST1聚氯乙烯

護套顏色：黑色

電纜特性：

電纜的長期工作溫度應不超過70℃

能承受較大的機械外力，可直接地埋

阻燃性：符合MT/T386-2011中單根垂直燃燒實驗及GB/T18380中B類成束燃燒實驗要求

技術參數：

工作電壓：450/750V

測試電壓：絕緣厚度≤0.6mm 為2000V，絕緣厚度>0.6mm為2500V；

成品電纜3000V電壓試驗

絕緣電阻：≥ 20 MΩ . Km （20℃）

彎曲半徑：12 X D（電纜外徑）

工作溫度：固定安裝 -10 ~ +70℃
