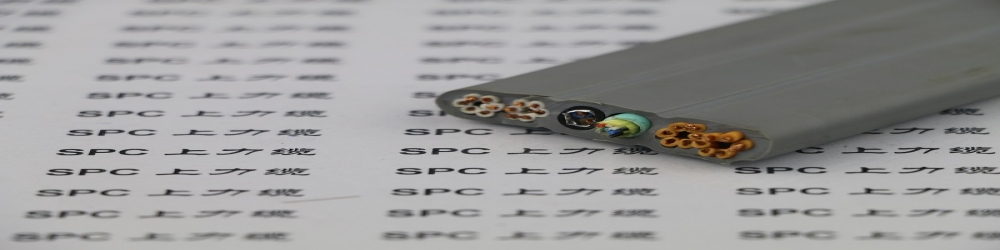

光纖復合拖鏈電纜屏蔽型 SPCFLEX-CHAIN-CY-OF光電復合電纜

光纖復合拖鏈電纜屏蔽型 中度光纖復合屏蔽拖鏈電纜SPCFLEX-CHAIN-CY-OF電纜

電纜名稱：

SPCFLEX-CHAIN-CY-OF光纖復合拖鏈電纜屏蔽型|中度屏蔽拖鏈電纜帶光纖|柔性拖鏈電纜帶光纜|高柔性光纖復合拖鏈電纜|PVC拖鏈電纜帶光纖|PVC中度光纖復合拖鏈電纜|坦克鏈拖鏈電纜帶光纖|坦克鏈專用光纖復合拖鏈電纜|數控專用光纖拖鏈電纜|經濟型光纖復合拖鏈電纜|PVC護套拖鏈光纖電纜|PVC護套柔性拖鏈光纜|高柔性拖鏈系統專用光纖電纜|坦克鏈系統拖鏈電纜|CY-FD-OF拖鏈電纜|CY-OF拖鏈電纜|HIFLEX-OF拖鏈電纜|CHAIN-OF拖鏈電纜|JZ-CY-OF電纜|JZ-CY-OF拖鏈電纜|JB-CY-OF電纜|JB-CY-OF拖鏈電纜|OZ-CY-OF電纜|OZ-CY-OF拖鏈光纜|OB-CY-OF光纖復合電纜|OB-CY-OF拖鏈電纜|銅絲編織屏蔽拖鏈電纜|鍍錫銅絲編織屏蔽拖鏈電纜帶光纖

電纜應用：

動力拖鏈或移動機械部件

工業自動化、機電成套設備、數控機床、物流傳輸系統、機械自動化、生產線、設備安裝工程、控制系統等

用于動力、控制、測量及調節電路

需要抗電磁干擾的環境

適合干燥，潮濕及水油混合物的室內或室外，不能直埋地下

電纜結構：

導體：多股精絞細絲導體，符合VDE 0295及IEC 60288第6類導體

絕緣：特殊PVC混合料

芯線：芯線絞合成纜，芯線顏色符合VDE 0293

彩色或編碼芯線，3芯及以上帶黃綠雙色線（可選）

SPCFLEX-CHAIN-JZ-CY-OF黑色芯線、白色數字編碼、帶黃綠雙色線

SPCFLEX-CHAIN-JB-CY-OF彩色芯線、帶黃綠雙色線

SPCFLEX-CHAIN-OZ-CY-OF黑色芯線、白色數字編碼、不帶黃綠雙色線

SPCFLEX-CHAIN-OB-CY-OF彩色芯線、不帶黃綠雙色線

光纖：2 ~ 24芯單膜或多膜（可根據客戶要求定制）

屏蔽：鍍錫銅線編織，編織密度≥80%

護套：特殊改性PVC混合料

護套顏色：黑色、灰色或橙色，可根據客戶需要定選用各種顏色

電纜特性：

拖鏈電纜的長期工作溫度應不超過70℃

防水、耐油、耐寒、耐磨、抗紫外線

能承受中等的機械應力

具有較強的抗電磁干擾能力

適用于拖鏈系統中頻繁連續彎曲300萬次

阻燃特性：符合VDE 0472-804部分B類測試標準和IEC 60332-1-2

技術參數：

工作電壓：300/500V   450/750V   600/1000V

測試電纜：2000V      2500V      3500V

導體電阻20℃ ：根據VDE 0295及IEC 60228第6類

絕緣電阻：≥ 20 MΩ/km （20℃）

彎曲半徑： 固定安裝 6 X D（電纜外徑）

移動安裝：當行程<10米時，彎曲半徑為10 X D（電纜外徑）

當行程≥10米時，彎曲半徑為12 X D（電纜外徑）

移動特性：敷設行程：50米，加速度20米/秒2，移動速度≤2米/秒

彎曲壽命：30次/分鐘，>300萬次

工作溫度：固定安裝 -30 ~ +70℃

移動安裝 - 5 ~ +70℃

外護套抗油性：符合IEC60811-2-1

規格范圍：
